綜合布線安裝工藝要求簡介



摘自：中華人民共和國國家標準

綜合布線系統工程設計規范

Code for engineeringdesign of generic cabling system for building and campus

GB50311-2007

1工作區

1.1工作區信息插座的安裝宜符合下列規定：

1安裝在地面上的接線盒應防水和抗壓。

2安裝在墻面或柱子上的信息插座底盒、多用戶信息插座盒及集合點配線箱體的底部離地面的高度宜為300mm。

1.2工作區的電源應符合下列規定：

1每1個工作區至少應配置1個220V交流電源插座。

2工作區的電源插座應選用帶保護接地的單相電源插座，保護接地與零線應嚴格分開。



2電信間

2.1電信間的數量應按所服務的樓層范圍及工作區面積來確定。如果該層信息點數量不大于400個，水平纜線長度在90m范圍以內，宜設置一個電信間；當超出這-范圍時宜設兩個或多個電信間；每層的信息點數量數較少，且水平纜線長度不大于90m的情況下，宜幾個樓層合設一個電信間。

2.2電信間應與強電間分開設置，電信間內或其緊鄰處應設置纜線豎井。

2.3電信間的使用面積不應小于5m²，也可根據工程中配線設備和網絡設備的容量進行調整。

2.4電信間的設備安裝和電源要求，應符合本規范第6.3.8條和第6.3.9條的規定。

2.5電信間應采用外開丙級防火門，門寬大于0.7m。電信間內溫度應為10～35℃，相對濕度宜為20％～80％。如果安裝信息網絡設備時，應符合相應的設計要求。



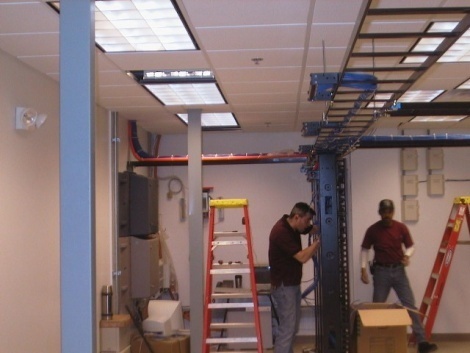

3設備間

3.1設備間位置應根據設備的數量、規模、網絡構成等因素，綜合考慮確定。

3.2每幢建筑物內應至少設置1個設備間，如果電話交換機與計算機網絡設備分別安裝在不同的場地或根據安全需要，也可設置2個或2個以上設備間，以滿足不同業務的設備安裝需要。

3.3建筑物綜合布線系統與外部配線網連接時，應遵循相應的接口標準要求。

3.4設備間的設計應符合下列規定：

1設備間宜處于干線子系統的中間位置，并考慮主干纜線的傳輸距離與數量。

2設備間宜盡可能靠近建筑物線纜豎井位置，有利于主干纜線的引入。

3設備間的位置宜便于設備接地。

4設備間應盡量遠離高低壓變配電、電機、X射線、無線電發射等有干擾源存在的場地。

5設備間室溫度應為10～35。C，相對濕度應為20％～80％，并應有良好的通風。

6設備間內應有足夠的設備安裝空間，其使用面積不應小于10m2，該面積不包括程控用戶交換機、計算機網絡設備等設施所需的面積在內。

7設備間梁下凈高不應小于2.5m，采用外開雙扇門，門寬不應小于1.5m。

3.5設備間應防止有害氣體(如氯、碳水化合物、硫化氫、氮氧化物、二氧化碳等)侵入，并應有良好的防塵措施，塵埃含量限值宜符合表6.3.5的規定。

表3.5塵埃限值

塵埃顆粒的最大直徑	0.5	1	3	5
灰塵顆粒的最大濃度(粒子數／m3)	1.4×107	7×105	2.4×105	1.3×105

注：灰塵粒子應是不導電的，非鐵磁性和非腐蝕性的。

3.6在地震區的區域內，設備安裝應按規定進行抗震加固。

3.7設備安裝宜符合下列規定：

1機架或機柜前面的凈空不應小于800mm，后面的凈空不應小于600mm。

2壁掛式配線設備底部離地面的高度不宜小于300mm。

3.8設備間應提供不少于兩個220V帶保護接地的單相電源插座，但不作為設備供電電源。

3.9設備間如果安裝電信設備或其他信息網絡設備時，設備供電應符合相應的設計要求。



4進線間

4.1進線間應設置管道入口。

4.2進線間應滿足纜線的敷設路由、成端位置及數量、光纜的盤長空間和纜線的彎曲半徑、充氣維護設備、配線設備安裝所需要的場地空間和面積。

4.3進線間的大小應按進線間的進局管道最終容量及入口設施的最終容量設計。同時應考慮滿足多家電信業務經營者安裝入口設施等設備的面積。

4.4進線間宜靠近外墻和在地下設置，以便于纜線引入。進線間設計應符合下列規定：

1進線間應防止?jié)B水，宜設有抽排水裝置。

2進線間應與布線系統垂直豎井溝通。

3進線間應采用相應防火級別的防火門，門向外開，寬度不小于1000mm。

4進線間應設置防有害氣體措施和通風裝置，排風量按每小時不小于5次容積計算。

4.5與進線間無關的管道不宜通過。

4.6進線間入口管道口所有布放纜線和空閑的管孔應采取防火材料封堵，做好防水處理。

4.7進線間如安裝配線設備和信息通信設施時，應符合設備安裝設計的要求。



5纜線布放

5.1配線子系統纜線宜采用在吊頂、墻體內穿管或設置金屬密封線槽及開放式(電纜橋架，吊掛環等)敷設，當纜線在地面布放時，應根據環境條件選用地板下線槽、網絡地板、高架(活動)地板布線等安裝方式。

5.2干線子系統垂直通道穿過樓板時宜采用電纜豎井方式。

也可采用電纜孔、管槽的方式，電纜豎井的位置應上、下對齊。

5.3建筑群之間的纜線宜采用地下管道或電纜溝敷設方式，并應符合相關規范的規定。.

5.4纜線應遠離高溫和電磁干擾的場地。

5.5管線的彎曲半徑應符合表6.5.5的要求。

表5.5管線敷設彎曲半徑

纜線類型	彎曲半徑／倍
2芯或4芯水平光纜	>25mm
其他芯數和主干光纜	不小于光纜外徑的10倍
4對非屏蔽電纜	不小于電纜外徑的4倍
4對屏蔽電纜	不小于電纜外徑的8倍
大對數主干電纜	不小于電纜外徑的10倍
室外光纜、電纜	不小于纜線外徑的10倍

注：當纜線采用電纜橋架布放時，橋架內側的彎曲半徑不應小于300mm。

5.6纜線布放在管與線槽內的管徑與截面利用率，應根據不同類型的纜線做不同的選擇。管內穿放大對數電纜或4芯以上光纜時，直線管路的管徑利用率應為soG～60％，彎管路的管徑利用率應為40％～50％。管內穿放4對對絞電纜或4芯光纜時，截面利用率應為25％～30G。布放纜線在線槽內的截面利用率應為30％～50％。

?
