機房監控系統解決方案

 機房監控系統

1概述
隨著21世紀科技信息技術的發展，計算機系統及通信設備規模越來越大，計算機機房已成為各互聯網企事業單位管理的核心。為保證各單位機房安全正常工作，與之配套的動力系統、環境系統、消防系統、保安系統必須時時刻刻穩定協調運行。如果機房動力及環境設備出現故障，輕則影響電腦系統的運行，重則造成計算機和通信設備報廢，使系統陷入癱瘓，后果不堪設想。目前國內機房設備各自獨立運行的情況比較普遍，并且缺乏專業的設備管理人員和綜合有效的管理手段，因此對中心機房的動力及環境系統進行實時集中的監控極其必要。

結合用戶對機房監控的具體要求以及該機房的實際情況，我們公司自主研發了機房監控系統。本公司長期致力于機房監控管理的研究，集多年監控系統開發之經驗，結合最新自控和軟硬件技術，針對機房場地的具體特點，自主開發了本系統，實現了機房集中監控和專家管理，達到無人值守或少人值守，使機房的管理達到一個整體智能化的全新水平。本機房監控系統在電信、金融、海關、稅務、電力、公安、交通等許多行業的機房中得到廣泛的應用，其系統設計先進、運行穩定、操作方便獲得用戶一致好評。

   產品設計依據：

◣ 機房監控用戶具體要求
◣《電子信息系統機房設計規范》GB50174-2008
◣《電子信息系統機房施工及驗收規范》GB50462-2008
◣《電子計算機場地通用規范》 GB2887-2000
◣《安全防范工程技術規范》 GB50348-2004
◣《智能建筑設計標準》 GB/T50314-2000
◣《民用閉路監視電視系統工程技術規范》GB50198-94
◣《低壓配電設計規范》GB50054-95
◣《供配電系統設計規范》GB50052-95
◣《建筑物防雷設計規范》GB50057-94

系統主要功能說明
序號 監測項目 功能說明
1 機房溫濕度監測 能夠?qū)崟r(shí)對機房內的溫濕度進行監測，當機房內的溫濕度值超出預設的閥值時，會發出短信報警.
2 輸入市電監測 對輸入市電電壓、電流、頻率進行實時監測，當出現市電停電、電壓過高、電壓過低、缺相等狀況時，發出短信報警.
3 UPS監測 對機房的UPS進行實時監測，當UPS出現工作異常時，發出短信報警。
UPS工作異常包括：旁路工作，電池電壓低，轉為蓄電池供電，整流器異常，逆變器異常等。
4 機房空調監測 對機房的精密空調進行實時監測，當空調出現工作異常時，發出短信報警。
如果機房內是精密空調，則工作異常包括：壓縮機高壓，壓縮機低壓，空氣循環系統故障，制冷系統故障等。
如果機房內是普通空調，則工作異常是停機。
5 防雷模塊有效性監測 當配電系統的防雷模塊失效時，發出短信報警，可選電話報警和聲光報警。
6 火警煙霧監測 當機房內發生火警時，發出短信報警。
7 漏水監測 當機房內出現水浸事故時，發出短信報警。
8 機房非法入侵監測 當有人非法進入機房時，系統發出短信報警，可選電話報警和聲光報警。

2系統組成簡介
2.1 系統組成結構圖
監測系統由監控服務器、嵌入式數據采集報警主機及相關的傳感器組成。結構圖如下：


2.2系統主要設備功能說明
※ 監控服務器
實時記錄嵌入式數據采集報警主機的數據，并提供web瀏覽器直觀動態實時顯示給用戶。 記錄歷史數據和報警事件，提供查詢、分析、報表等手段，共以后管理使用?？煽康陌踩阅埽瑖?yán)格的分級密碼管理和用戶授權，確保系統運行安全?？删S護與可擴充性，系統軟硬件設計采用模塊化結構，便于擴展和維護
※ 嵌入式數據采集報警主機
嵌入式數據采集報警主機負責與被監測設備和相關傳感器進行通訊，采集數據，并進行分析，如果有報警信息，通過本身自帶的GSM短信平臺將報警信息發送到管理人員手機上。嵌入式數據采集報警主機集成5個RS485接口、4個RS232接口和8個干接點信號輸入監測接口，方便以后擴展，并且具有10M/100M自適應高速網絡接口，將采集的數據傳送到數據記錄服務器。嵌入式數據采集報警主機內置4路直流12V電源輸出，用來給溫濕度傳感器等外部設備供電，提高系統集成度，減少了設備管理的繁瑣性。嵌入式數據采集報警主機內部集成GSM短信報警平臺，具有獨立的報警功能，不因網絡中斷或者監控服務器宕機而失去報警功能。嵌入式數據采集報警主機采用無操作系統模式設計，杜絕病毒侵?jǐn)_，內置雙硬件看門狗，加電2秒內即進入工作狀態，使用不需維護，保障報警功能的正常運行。


3主要監測項目的實現方法及介紹
3.1機房溫濕度監測
對電子計算機等微電子設備產生影響的各種因素中，溫濕度的影響是非常重要的，機房對溫度、濕度的要求非常高，《電子信息系統機房設計規范》（GB50174-2008）對機房內溫度濕度作出了具體的規定。對于面積較大的機房，由于設備分布、送風分布等因素影響，機房的不同區域的溫濕度不一致，偏移較大的地方對設備的工作狀態存在潛在的影響，因此安裝溫濕度檢測系統十分必要，監測溫濕度變化狀況，及時報告預警信息。
根據用戶機房實際情況，來配置機房需要安裝的溫濕度傳感器數量，監控系統以直觀的畫面實時顯示溫濕度數據，可以根據需要人工設定溫濕度報警的閾值，一旦溫濕度達到相應的閾值就會進行越限報警，通過短信告之相關人員。

溫濕度監測單元組成示意圖：

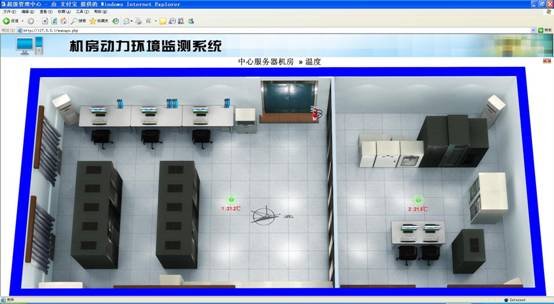

溫濕度監測界面：

3.2 機房精密空調監測
對于機房內采用智能精密空調的，采用RS-485或者RS232通訊方式，通過精密空調廠家提供的通訊協議及通訊接口對空調運行狀態及參數進行監控。一旦有故障發生，通過短信告之相關人員。
機房精密空調監測單元組成示意圖：

空調監測的項目：
●監視參數主要包括:（依據空調通訊協議而定）
送風溫度、濕度；
回風溫度、濕度；
壓縮機運行時間；
加熱系統運行時間。


●監視狀態包括：（依據空調通訊協議而定）
壓縮機、風機、冷凝器、加濕器、去濕器、加熱器、傳感器、控制器的運行狀態、漏水監測狀態。
●控制包括：（依據空調通訊協議而定）
遠程關空調、遠程開空調。
遠程設定工作溫度、濕度；
●報警主要包括：（依據空調通訊協議而定）
送風溫度、濕度越限報警；
回風溫度、濕度越限報警；
壓縮機高壓報警；
壓縮機低壓報警；
壓縮機、風機、冷凝器、加濕器、加熱器、傳感器、控制器故障等報警；

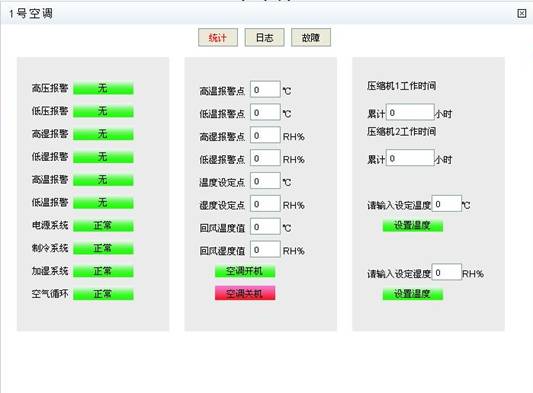

空調監測界面：



3.3   UPS監測
UPS是機房內的動力源泉，其內部部件發生故障或運行狀態欠佳的可能性隨時存在，而這些可能發生的故障憑肉眼是無法監測到的，只有通過UPS本身的內部偵測系統將其運行狀態和參數通過協議的方式告訴上位機。我們通過UPS廠家提供的串口通信協議及通訊接口對UPS進行全面系統的監測與診斷。一旦有故障發生，及時告之相關人員。
UPS監測單元組成示意圖：

UPS監測的項目
●監視參數包括:（依據UPS通訊協議而定）
電壓：輸入電壓，旁路電壓，輸出電壓，整流器電壓，逆變器電壓；
電流：輸入電流，旁路電流，輸出電流，逆變器電流；
頻率：輸入頻率，旁路頻率，輸出頻率，逆變器頻率；
功率：各相有功功率，標稱功率，功率因素；
電池：電池備份時間，負載率，電池溫度。
●監視狀態包括：（依據UPS通訊協議而定）
整流器、逆變器、充電器、電池、自動旁路的運行狀態。
●報警主要包括：（依據UPS通訊協議而定）
輸入電壓、頻率越限報警；
輸出電壓越限報警；
整流器電壓越限報警；
過載報警；
電池電壓低報警；
電池后備時間超低報警；
電池溫度超高報警；
逆變器關閉報警；
自動旁路開報警；
整流器、逆變器、充電器、電池、自動旁路故障報警。

UPS監測界面：

3.4  輸入市電監測
通過安裝智能電量儀，對輸入市電的電參數進行監測，當發現輸入市電的參數越限，能夠及時的通知管理人員。
市電監測單元組成示意圖

市電監測項目：
●監視參數包括：
        配電的電壓，電流，頻率參數。
●報警包括：
市電停電報警；
市電缺相報警；
電壓超高報警；
電壓超低報警；


3.5漏水監測
通過在容易產生漏水的位置，如空調的下方，水管的下方，水暖的暖氣片及管道下方等位置安裝漏水檢測線或者漏水監測板，來實時監測機房內是否發生漏水，一旦發生漏水，監測系統會及時的通知管理人員處理。

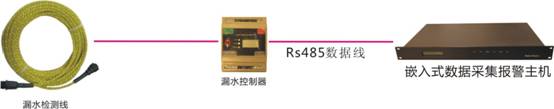

漏水監測單元組成結構圖：

漏水控制器的作用是將漏水檢測線的模擬信號轉換為數字信號，并通過RS485通訊接口將數據傳送給嵌入式數據采集報警主機，供其分析處理。
3.6防雷模塊監測
防雷模塊是電源系統對雷擊防護的重要設備，當防雷模塊失效而又沒有發覺，會給機房帶來很大隱患。監測系統實時監測防雷模塊的有效性，當發現防雷模塊失效時，及時的通知管理人員進行處理。
防雷模塊監測單元組成結構圖：

3.7 供電開關監測
通過安裝8路高壓隔離數字轉換模塊，可以對重要的供電開關進行監測，當有開關異常跌落時，可以發出報警，通知管理人員。
供電開關監測單元組成結構圖：

每個8路高壓隔離數字轉換模塊可以對共零線的8只空氣開關進行監測。
3.8  機房火警監測
在機房頂部安裝火警輔助探頭，用來探測機房內是否有火警發生。
機房火警監測單元組成結構圖：

3.9  機房非法入侵監測
通過在機房內安裝雙鑒紅外人體探測器，當在布防狀態時，如果有人非法進入機房，系統會及時的發出報警，通知管理人員。
機房非法入侵監測單元組成結構圖：

3.10 UPS蓄電池監測
通過對UPS蓄電池組的單體電池電壓、總電流、蓄電池柜的溫度實時監測，掌握蓄電池組的工作狀態，保證了蓄電池組的穩定運行。
蓄電池組監測單元組成結構圖：

4網絡視頻監控系統
4.1設計目標
此次機房改造通過在機房內安裝一支網絡型攝像機，使用戶能夠通過網絡直觀的掌握機房內設備及人員的工作情況。

4.2設計方案
網絡視頻監控系統的優點克服了模擬閉路電視監控的局限性：首先，數字化視頻可以在計算機網絡(局域網或廣域網)上傳輸圖像數據，基本上不受距離限制，信號不易受干擾，可大幅度提高圖像品質和穩定性；其次，數字視頻可利用計算機網絡聯網，網絡帶寬可復用，無須重復布線；另外，數字化存儲成為可能，經過壓縮的視頻數據可存儲在磁盤陣列中或保存在光盤中，查詢十分簡便快捷。

4.3配置說明
系統的圖像采集系統（前端部分）所指的是視頻采集圖像及輸出圖像到傳輸系統這一過程。
前端部分?jǐn)z像機必須具備有監視目標的照度、靈敏度、CCD本身的重量、壽命、體積等性能要求，另外攝像機還分為黑白或彩色CCD。根據不同環境因素及使用的場地不同，選用不同的攝像機。
本系統選用日本索尼最先進的彩色網絡攝像機作為前端圖像采集設備，配置室內高清球形攝像機。

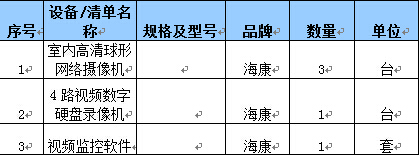

4.4設備清單
序號 設備/清單名稱 規格及型號 品牌 數量 單位


1 室內高清球形網絡攝像機  ?？?nbsp;3 臺

2 4路視頻數字硬盤錄像機 　 ?？?nbsp;1 臺
3 視頻監控軟件 　 ?？?nbsp;1 套

?
