機房配電系統

 機房配電系統

1電源方案
計算機供配電系統是計算機機房工程的重要組成部分，其供配電系統是計算機系統安全、可靠的運行最基本的保障。因此，計算機機房供配電系統要執行國家相應標準，為計算機系統提供優質的電源。
本方案計算機供配電系統電源采用頻率50HZ、電壓220V/380V TN-S系統。
根據GB /T 2887 -2000《電子計算機場地通用規范》中對計算機供電方式可分為三類：
一類供電：需建立不間斷供電系統。
二類供電：需建立帶備用的供電系統。
三類供電：按一般用戶供電考慮。
計算機設備供配電系統電源的質量好壞直接影響著計算機系統的穩定性和可靠性。在GB 50174-93《電子計算機機房設計規范》中對電壓變動、頻率變化、波形失真率分A、B、C三級見下表：
              級別
項目 A    級 B    級 C    級
穩態電壓偏移范圍，% －2～+2 －5～+5 －13～+7
穩態頻率偏移范圍，Hz －0.2～+0.2 －0.5～+0.5 －1～+1
電壓波形畸變率，% 3～5 5～8 8～10
允許斷電持續時間，ms 0～4 4～200 200～1500
根據計算機系統的用途及運行特點，對供電電源質量要求比較高。我方按照B級標準為計算機系統設計供電。為提高計算機設備的供配電系統可靠性，達到B級標準，最理想的技術措施是在配電設備后端增加交流備用電源系統UPS，為計算機系統提供穩定、可靠的電源。
2系統實施
由用戶提供兩路市電，其中一路市電給UPS供電。另一路給機房精密空調供電。
UPS輸出總配電柜向機房提供UPS電源，為計算機設備、網絡設備、通訊設備、應急照明供電。
配電柜設置電源防雷器。
3配電線路
1、計算機系統的各設備走線與市電設備走線分開，交叉時以接近于垂直的交叉，電源走線采用在地板下鋪金屬線槽走線方式。線槽在地面上架空排放。
2、照明線路均上走線，并采用金屬線槽及電線管敷設。
3、各類線纜獨立敷設并用金屬管槽屏蔽保護，所有金屬管槽都可靠連接并接入機房電柜的保護接地，各電氣開關及連接線纜清晰標注，易于連接。
4、電纜采用國產廣州天虹電纜廠生產的線纜，符合國家標準。電纜選用國標標準ZR-VV阻燃鎧裝電纜，線材選用國標ZRBVV雙塑阻燃單芯銅線。
5、嚴格執行電氣安裝有關的規定，不同回路、不同電壓的線種安裝在不同的金屬線槽及專用的電線管道上。
4配電設備及材料

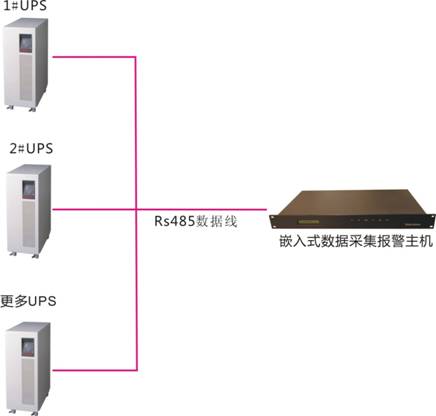

4.1 UPS設備
選用山特 10KVAUPS設備，不在本章節闡述。
.4.2 配電柜及開關
市電柜、UPS配電柜主開關選用NS系列低壓空氣斷路器，分路開關選用C65N系列低壓空氣斷路器，分別負責對UPS輸出電力系統和機房各用電設備的分配。
配電箱內留有備用開關，為機房設備擴充時用電。配電箱內各種開關標志清楚，防止使用中出現誤操作。
4.3 插座
機房用電插座為計算機專用（UPS）插座，UPS插座安裝于地板下，供計算機設備使用。
本工程機房所用的UPS插座主要采用10A三扁插座，并配有插座底盒。配線由UPS輸出配電柜經專用鍍鋅金屬線槽（管）引到機房各處。每個機柜下配2個插座由一個開關控制，機柜下插座均帶托板上架,避免機柜內設備用電集中一個托板電源上。
4.4 配電線纜
低壓配電線全部采用符合國家標準天虹電纜廠生產的阻燃雙塑型銅芯電纜電線，電纜選用國標標準ZR-VV阻燃電纜，線材選用國標ZRBVV雙塑阻燃單芯銅線。通過專用鍍鋅線槽（管）敷設到端口，相、零、地線顏色按國家標準分清。計算機負載配電線路按國標并留有余量。
4.5 線路敷設
1、機房活動地板下部的電源線盡可能地遠離計算機信號線，避免并排敷設，并采取相應的屏蔽措施。
2、計算機系統的各設備走線與市電設備走線分開，交叉時以接近于垂直的交叉，電源走線采用在地板下鋪線槽走線方式。
3、嚴格執行電氣安裝有關的規定，不同回路、不同電壓的線種安裝在不同的金屬線槽及專用的電線管道上。
4、各類線纜獨立敷設并用金屬管槽屏蔽保護，所有金屬管槽都可靠連接并接入機房電柜的保護接地，各電氣開關及連接線纜清晰標注，易于連接。
5、機房內所有管道都應進行防銹處理。
5應急照明系統
應急照明包括備用照明、安全疏散照明等。按照GB 50174-93《電子計算機機房設計規范》的要求，備用照明的照度宜為一般照明的1/10。本方案設置部分正常照明燈盤的其中一支熒光燈管為備用照明，在正常情況下熒光燈由市電供電，當市電停電時，由UPS電源供電，使燈具繼續工作。
主機房的出入門、UPS電池房安裝安全出口指示燈。

?
