綜合布線系統組成結構

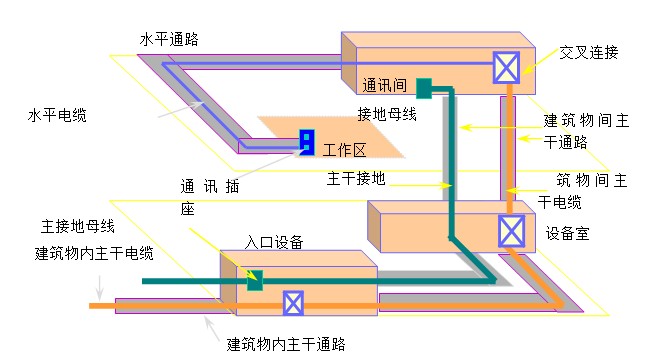

一般的，結構化綜合布線系統可以劃分成六個子系統：工作區子系統、水平子系統、垂直干線子系統、管理子系統、設備間子系統及建筑群子系統。

一、工作區子系統

工作區布線子系統由終端設備連接到信息插座的連線（或軟線）組成，包括裝配軟線、連接器和連接所需的擴展軟線，并在終端設備與I/O之間搭橋。

二、水平布線子系統

從用戶工作區連接至垂直主干線子系統的線便是水平布線子系統。水平布線子系統是整個綜合布線系統的一部分，它與主干線子系統的區別在于：水平布線子系統總是在一個樓層上，并與信息插座連接。在綜合布線系統中，水平子系統由4對非屏蔽雙絞線組成，能支持大多數現代通信設備。如果需要某些寬帶應用時，可以采用光纜。

三、垂直干線子系統

垂直干線子系統又稱垂直主干線子系統，它提供建筑物干線電纜的路由。干線子系統通常是在二個單元之間，特別是在位于中央點的公共系統設備處提供多個線路設施。該子系統由所有的布線電纜組成，包括導線和光纖以及將此光纖連到其它地方的相關支撐硬件及從主要單元如計算機房或設備間和其它干線接線間來的電纜。

四、管理子系統

管理子系統由交連、互連以及I/O組成。管理點為連接其它子系統提供連接的手段。交連和互連允許將通信線路定位或重定位在建筑物的不同部分，以便能更容易地管理通信線路。I/O位于用戶工作區的其它房間和辦公室，使在移動終端設備時能方便地進行插拔。

連接I/O的小型水平電纜的過渡點。在線路重新布局時，一般不使用這種饋給式交叉連接。

五、設備間子系統

設備間子系統由設備間中的電纜、連接器和有關的支撐硬件組成。它的作用是把公共系統設備的各種不同設備互連起來。該子系統將中繼線交叉連接處和布線交叉連接處與公共系統設備連接起來。該子系統還包括設備間和鄰近單元如建筑物的入口區中的導線。這些導線將設備或避雷裝置連接到有效建筑物接地點。

六、建筑群子系統

建筑群子系統將一個建筑物中電纜延伸到建筑群的另外一些建筑物中的通信設備和裝置上。建筑群子系統是綜合布線系統的一部分，它支持提供樓群之間通信所需的硬件，其中包括導線電纜、光纜以及防止電纜上的脈沖電壓進入建筑物的電氣保護裝置。

?
