華為AP6610DN-AGN

性能增強級802.11n產品，雙頻600Mbps接入，防塵防水，耐高低溫，適合部署在廣場、步行街、游樂場等覆蓋場景，或者數字港口、無線數據回傳、無線視頻監控、車地回傳等橋接場景。
• IEEE 802.11a/b/g/n
• 2×2MIMO(兩條空間流)
• 27dbm
• 交流供電
• IP67
• 內置防雷
• 支持光纖上行

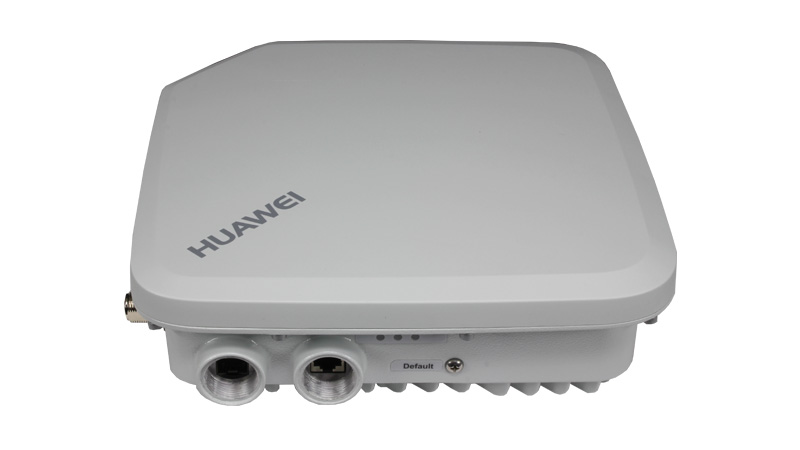

• 外觀







  端口



  1.SFP：光口



  2.ETH：10/100/1000M，用于有線以太網連接。



  3. Default：缺省按鈕。擰下螺絲，從螺絲孔中長按此按鈕超過3秒，可恢復出廠缺省值。





  4.電源輸入接口



  5.接地點：當需要AP設備接地時，可以將接地線連到到此接地點。





  6. 2.4G天線接口。





  7. 5G天線接口。







  LED指示燈



  信息類型	SYS LED	Link LED	WiFi LED	意義
  啟動狀態	綠色常亮	–	–	系統正在初始化。
  	綠色閃爍	–	–	內存檢測OK，軟件系統OK，初始化OK。
  	紅色常亮	–	–	內存檢測失敗或軟件系統加載失敗。
  運行與連接	綠色慢閃(0.5Hz)	滅	滅	系統正常；以太網未連通；未使能無線射頻，沒有無線用戶接入。
  			綠色閃爍	系統正常；以太網未連通；有2.4G用戶接入并有數據流量傳輸，數據流量越大閃的越快。
  			黃色閃爍	系統正常；以太網未連通；有5G用戶接入并有數據流量傳輸，數據流量越大閃的越快。
  			黃綠色交替閃爍	系統正常；以太網未連通；2.4G和5G同時有用戶連通。
  	綠色慢閃(0.5Hz)	綠燈常亮或閃爍	滅	系統正常；以太網連通正常，數據流量越大，閃爍越快；未使能無線射頻。
  			綠色閃爍	系統正常；以太網連通正常，數據流量越大，閃爍越快； 有2.4G用戶接入并有數據流量傳輸，數據流量越大閃的越快。
  			黃色閃爍	系統正常；以太網連通正常，數據流量越大，閃爍越快； 有5G用戶接入并有數據流量傳輸，數據流量越大閃的越快。
  			黃綠色交替閃爍	系統正常，以太網連通正常，數據流量越大，閃爍越快；2.4G和5G同時有用戶連通。

• 高速可靠的無線接入服務





  完善的用戶接入控制能力





  高等級的網絡安全性





  靈活的組網和環境適應能力





  簡單的設備管理和維護





  高可靠性和防護等級

  • 超強的硬件防護

  • 寬工作溫度范圍：-40℃～+60℃

  • 采用高可靠器件及高可靠性設計方法，充分滿足工業級使用要求

  • IP67防護等級

  • 內置5KA天饋防雷，無需外接防雷器，簡化安裝，整體成本最低

  • 以太網接口6KA/6KV增強防雷設計

  • AP6610DN-AGN的AC電源口20KA防雷，無需外置AC防雷器

  • AP6610DN-AGN符合國際標準和國家標準安規等級III

  • AP6610DN-AGN支持光口上行，突破以太網距離限制

  • Fit AP工作模式下，支持AP自動上線功能，并自動加載配置，可即插即用

  • 支持批量自動升級

  • 網管系統實時監控，實現遠程配置和快速故障定位

  • 支持LLDP鏈路自動發現，快速獲取網絡拓?fù)?/span>

  • 靈活的組網能力，滿足多種組網應用場景，F(xiàn)it AP工作模式下支持Mesh和WDS場景

  • 強大的環境適應能力，自動選擇傳輸速率、信道和發射功率，自適應射頻環境，實時回避干擾

  • 自適應帶寬管理，自動根據用戶數量、環境等因素調整用戶帶寬分配，改善用戶體驗

  • 支持MIMO天線系統，連接外置雙頻天線（2.4GHz、5GHz），天線方向可靈活調整

  • Fit AP工作模式下對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上干擾源進行識別，與eSight配合，對干擾源進行定位和頻譜顯示

  • 支持Open-System認證方式

  • 支持WEP（Wired Equivalent Privacy）認證/加密方式

  • 支持WPA（WiFi protected access）/WPA2–PSK認證/加密方式

  • 支持WPA/WPA2–802.1X認證/加密方式

  • 支持WAPI（WLAN authentication and privacy infrastructure）認證/加密方式

  • 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動態黑名單，STA/AP的黑白名單功能

  • 支持基于用戶的訪問控制（ACL），可根據用戶組策略，基于用戶實施訪問控制

  • 支持單個用戶的精細帶寬管理

  • 支持用戶隔離策略

  • Fit AP工作模式下支持AC統一認證

  • Fit AP工作模式下支持基于MAC OUI、HTTP User-Agent信息和DHCP Option信息識別設備類型

  • Fit AP工作模式下支持Raduis服務器根據Raduis認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略

  • 兼容IEEE 802.11a/b/g/n標準

  • 支持2×2 MIMO，最高速率達600Mbps

  • 支持WMM協議，支持空口和有線接口的優先級映射

  • 支持有線鏈路的完整性檢測

  • 支持負載均衡

  • Fit AP工作模式下支持用戶漫游切換，業務不中斷

  • Fit AP工作模式下支持AC雙鏈路備份、VRRP熱備份

  • 支持11n波束賦形（beamforming）

  • 采用最新一代802.11n芯片技術，性能更高，覆蓋能力更強

  • 采用金屬外殼及整體散熱設計，高溫性能及可靠性更有保證

• WLAN特性





  網絡特性





  QoS特性





  安全特性





  維護特性





  BYOD





  定位服務





  頻譜分析

  • 對藍牙、微波爐、無繩電話、Zigbee、Game Controller、2.4G/5G無線影音、嬰兒監護器等8種以上干擾源進行識別

  • 與eSight配合，對干擾源進行定位和頻譜顯示

  • 支持對AeroScout、Ekahau的Tag定位

  • 支持對WiFi終端的定位

  • 支持基于MAC OUI識別設備類型

  • 支持基于HTTP User-Agent信息識別設備類型

  • 支持基于DHCP Option信息識別設備類型

  • 支持Raduis服務器根據Raduis認證/計費報文中攜帶的設備類型，下發報文的轉發/安全/QoS策略

  • Fit AP工作模式下支持通過AC對AP進行的集中管理和維護

  • Fit AP工作模式下支持AP自動上線功能，并自動加載配置，可即插即用

  • Fit AP工作模式下支持WDS零配置部署

  • Fit AP工作模式下支持Mesh零配置部署

  • 支持批量自動升級

  • AP支持Telnet和串口兩種本地管理方式

  • 支持網管實時監控用戶配置信息和快速故障定位

  • 支持AP系統狀態告警

  • 支持Dying Gasp

  • 支持Open-System認證方式

  • 支持WEP認證/加密方式

  • 支持WPA/WPA2–PSK認證/加密方式

  • 支持WPA/WPA2–802.1X認證/加密方式

  • 支持WAPI認證/加密方式

  • 支持WIDS和WIPS，包括非法設備檢測和反制，攻擊檢測和動態黑名單，STA/AP的黑白名單功能

  • 支持DHCP Snooping

  • 支持DAI（Dynamic ARP Inspection）

  • 支持IPSG（IP Source Guard）

  • 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體標準的映射及優先級調度規則，實現基于優先級的數據處理和轉發

  • 支持按射頻管理WMM參數

  • 支持WMM節電模式

  • 支持上行報文優先級映射和下行流量映射

  • 支持隊列映射和調度

  • 支持基于每用戶的帶寬限制

  • 支持自適應帶寬管理，自動根據用戶數量、環境等因素動態調整用戶帶寬分配，改善用戶體驗

  • 符合IEEE 802.3u標準

  • 支持速率和雙工模式的自協商，自動MDI/MDI-X

  • 支持根據用戶接入的SSID劃分VLAN

  • 上行以太網口支持VLAN trunk功能

  • 支持VLAN ID (1-4094)，每射頻可設置16個VAP

  • 支持AP上聯口管理通道以tag和untag兩種模式組網

  • 支持DHCP Client，通過DHCP方式獲取IP地址

  • 支持業務數據的隧道轉發和直接轉發兩種方式

  • 支持同一VLAN中不同的無線終端之間的訪問隔離

  • 支持用戶訪問控制（ACL）

  • 支持LLDP鏈路發現

  • Fit AP工作模式下支持直接轉發模式下的CAPWAP中斷業務保持

  • Fit AP工作模式下支持AC統一認證

  • Fit AP工作模式下支持AC雙鏈路備份、VRRP熱備份

  • 支持Native IPv6

  • 支持IPv4/IPv6雙協議棧

  • 支持IPv6 Portal

  • 支持IPv6 SAVI

  • 支持IPv4/IPv6 ACL等

  • 支持IEEE 802.11a/b/g/n標準，最高速率達600Mbps

  • 支持最大合并比（MRC）

  • 支持最大似然解碼（MLD）

  • 支持?jǐn)?shù)據包聚合: A-MPDU(Tx/Rx)，A-MSDU(Rx only)

  • 支持802.11 動態頻率選擇(DFS)

  • 支持20M和40M模式下的ShortGI

  • 基于WMM（Wi-Fi multimedia）即Wi-Fi多媒體標準的映射及優先級調度規則，實現基于優先級的數據處理和轉發

  • 支持自動和手動兩種速率調節方式，默認方式為自動速率調節方式

  • 支持WLAN信道管理和信道速率調整

  • 支持信道自動掃描功能，自動規避干擾

  • 支持AP中每個SSID可獨立配置隱藏功能

  • 支持SST（signal sustain technology）

  • 支持U-APSD節電模式

  • Fit AP工作模式下支持CAPWAP（control and provisioning of wireless access points）即無線接入點控制協議隧道數據轉發

  • Fit AP工作模式下支持AP自動上線功能

  • Fit AP工作模式下支持WDS

  • Fit AP工作模式下支持Mesh

• 基本參數



  項目		描述
  物理參數	尺寸（長×寬×高）	255mm×255mm×83mm
  	重量	2.65 kg
  	系統內存	128 MB DDR2 32 MB Flash
  電源參數	電源輸入	交流輸入電壓 額定電壓范圍：100V AC～240V AC，50/60Hz 最大電壓范圍：90V AC～264V AC，47Hz～63Hz 說明：AP6610DN-AGN不支持POE模式供電，在進行AP6610DN-AGN安裝布放時，要注意AC電源的位置。
  	最大功耗	30W 說明：實際最大功耗遵照不同國家和地區法規而有所不同。
  環境參數	工作溫度	-40℃～+60℃
  	存儲溫度	-40℃～+70℃
  	工作濕度	0%～100%（非凝結）
  	防水等級	IP67
  	海拔	–60m～4000m





  射頻參數



  項目	描述
  天線類型	雙極化天線或室外普通天線
  可同時在線 的用戶數量	≤128
  每射頻口最 大發射功率	2.4G：27dBm 5G：24dBm 發射功率支持1dB步長調整，可調范圍支持從最大發射功率向下20dB。 說明：實際發射功率遵照不同國家和地區法規而有所不同。
  非重疊頻道 最大數量	2.4 GHz 802.11b/g 20MHz: 3 802.11n 20MHz: 3 40MHz: 1		5 GHz 802.11a 20MHz: 5 802.11n 20MHz: 5 40MHz: 2
  	說明：不同國家支持的非重疊信道的數量也不相同，具體請參考《國家碼&信道列表》。
  支持的信道 速率	802.11b: 1、2、5.5和11Mb/s
  	802.11g：6、9、12、18、24、36、48和54Mb/s
  	802.11n 數據速率（2.4GHz和5GHz）
  	GI=800ns		GI=400ns
  	20MHz速率（Mb/s）	40MHz速率（Mb/s）	20 MHz 速率 (Mb/s)	40MHz速率（Mb/s）
  	6.5 @ MCS10	13.5 @ MCS0	7.2 @ MCS0	15 @ MCS0
  	13 @ MCS1	27 @ MCS1	14.4 @ MCS1	30 @ MCS1
  	19.5 @ MCS2	40.5 @ MCS2	21.7 @ MCS2	45 @ MCS2
  	26 @ MCS3	54 @ MCS3	28.9 @ MCS3	60 @ MCS3
  	39 @ MCS4	81 @ MCS4	43.3 @ MCS4	90 @ MCS4
  	52 @ MCS5	108 @ MCS5	57.8 @ MCS5	120 @ MCS5
  	58.5 @ MCS6	121.5 @ MCS6	65 @ MCS6	135 @ MCS6
  	65 @ MCS7	135 @ MCS7	72.2 @ MCS7	150 @ MCS7
  	13 @ MCS8	27 @ MCS8	14.4 @ MCS8	30 @ MCS8
  	26 @ MCS9	54 @ MCS9	28.9 @ MCS9	60 @ MCS9
  	39 @ MCS10	81 @ MCS10	43.3 @ MCS10	90 @ MCS10
  	52 @ MCS11	108 @ MCS11	57.8 @ MCS11	120 @ MCS11
  	78 @ MCS12	162 @ MCS12	86.7 @ MCS12	180 @ MCS12
  	104 @ MCS13	216 @ MCS13	115.6 @ MCS13	240 @ MCS13
  	117 @ MCS14	243 @ MCS14	130 @ MCS14	270 @ MCS14
  	130 @ MCS15	270 @ MCS15	144.4 @ MCS15	300 @ MCS15
  	說明： MCS指數：調制和編碼方案（MCS）指數，確定空間流的數量、調制、編碼率以及數據速率值。 GI：符號之間的保護間隔（GI），幫助接收器克服多路徑延遲的影響。
  接收靈敏度	2.4 GHz 802.11b (CCK) -97 dBm @ 1 Mb/s -92 dBm @ 2 Mb/s -92 dBm @ 5.5 Mb/s -90 dBm @ 11 Mb/s	2.4 GHz 802.11g (non-HT20) -92 dBm @ 6 Mb/s -91 dBm @ 9 Mb/s -90 dBm @ 12 Mb/s -87 dBm @ 18 Mb/s -83 dBm @ 24 Mb/s -80 dBm @ 36 Mb/s -76 dBm @ 48 Mb/s -74 dBm @ 54 Mb/s	2.4 GHz 802.11n (HT20) -92 dBm @ MCS0/8 -89 dBm @ MCS1/9 -86 dBm @ MCS2/10 -82 dBm @ MCS3/11 -79 dBm @ MCS4/12 -74 dBm @ MCS5/13 -73 dBm @ MCS6/14 -71 dBm @ MCS7/15	2.4 GHz 802.11n(HT40) -89 dBm @ MCS0/8 -86 dBm @ MCS1/9 -83 dBm @ MCS2/10 -79 dBm @ MCS3/11 -76 dBm @ MCS4/12 -72 dBm @ MCS5/13 -70 dBm @ MCS6/14 -68 dBm @ MCS7/15
  	5 GHz 802.11a (non-HT20) -90 dBm @ 6 Mb/s -89 dBm @ 9 Mb/s -86 dBm @ 12 Mb/s -84 dBm @ 18 Mb/s -81 dBm @ 24 Mb/s -77 dBm @ 36 Mb/s -72 dBm @ 48 Mb/s -71 dBm @ 54 Mb/s	5 GHz 802.11n (HT20) -84 dBm @ MCS0/8 -81 dBm @ MCS1/9 -79 dBm @ MCS2/10 -76 dBm @ MCS3/11 -72 dBm @ MCS4/12 -68 dBm @ MCS5/13 -67 dBm @ MCS6/14 -67 dBm @ MCS7/15	5 GHz 802.11n (HT40) -81 dBm @ MCS0/8 -78 dBm @ MCS1/9 -76 dBm @ MCS2/10 -73 dBm @ MCS3/11 -69 dBm @ MCS4/12 -65 dBm @ MCS5/13 -64 dBm @ MCS6/14 -64 dBm @ MCS7/15

• 對于公共廣場、居民小區、學校校園、公園園區、室外人口較為聚集的空曠地帶以及對無線數據業務有較大需求的商業步行街等室外場景宜選用此類AP設備。此類設備配合室外天線，可實現大范圍的網絡覆蓋和穩定的WDS回傳。



  標準室外型雙頻無線AP支持Fat AP和Fit AP兩種工作模式，根據網絡規劃的需要，可以靈活地在Fat AP和Fit AP兩種工作模式中切換。



  當客戶的無線網絡初始規模較小時，客戶只需采購AP設備，并設置其工作模式為Fat AP模式。隨著客戶網絡規模的不斷擴容，當網絡中應用的AP設備達到幾十甚至上百臺時，為降低網絡管理的復雜度，建議客戶采購無線控制器設備，便于集中管理網絡中的所有的AP設備，此時需要將其AP工作模式切換到Fit AP模式。

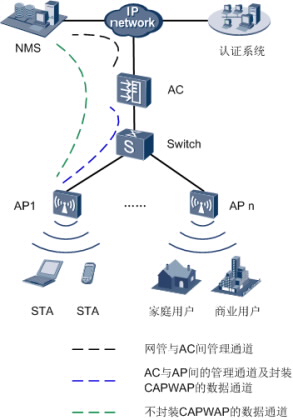

  Fit AP典型組網圖(接入點模式)：



  在上述組網中，設備作為Fit AP只承載橋接轉發功能，用戶接入、AP上線、認證、路由、AP管理、安全協議、QoS等功能需要同AC配合完成。







  Fit AP WDS典型組網圖（網橋模式-點對點）：

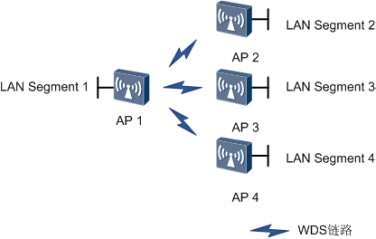

  Fit AP WDS典型組網圖（網橋模式-點對多點）：



  在上述組網中，設備通過無線鏈路連接兩個或者多個獨立的有線局域網或者無線局域網，組建一個互通的網絡實現數據訪問。WDS模式下可支持點對點、點對多點的組網方式。通過5G和2.4G雙射頻，AP可實現無線橋接及接入等業務應用。

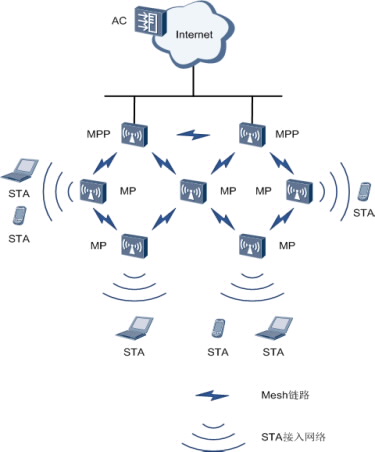

  Fit AP Mesh典型組網圖：



  在上述組網中，作為Mesh節點MP（Mesh Point）的AP通過網狀互聯形成自配置、自愈合的無線Mesh網絡WMN（wireless mesh network）主干，通過作為Mesh Portal節點MPP（Mesh Portal Point）的帶網關功能的AP提供到Internet的連接。終端節點可以通過AP的接入服務來接入WMN網絡中。由于存在專用的Mesh路由協議，其傳輸質量能夠得到較好的保障，更適用于需要高帶寬、高穩定性的Internet連接的場景。

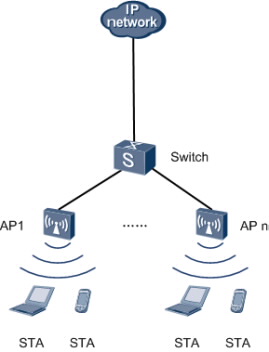

  Fat AP典型組網圖：



  在上述組網中，設備作為Fat AP獨立完成用戶接入、認證、數據安全、業務轉發和QoS等功能。

?
