華為AT815SN室外AP

華為推出的AT815SN室外接入終端具有卓越的室外遠程接入性能，超強的防護，支持無線網橋。擁有完善的業務支持能力，高可靠性，高安全性，網絡部署簡單，遠程實時管理和維護等特點，滿足室外遠距離無線接入部署要求。
•單頻速率300Mbps
•PoE 供電
•內置天線
•IP55防護等級
•內置防雷設計

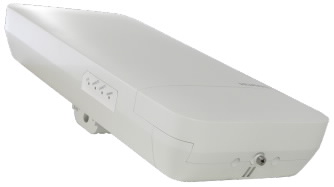

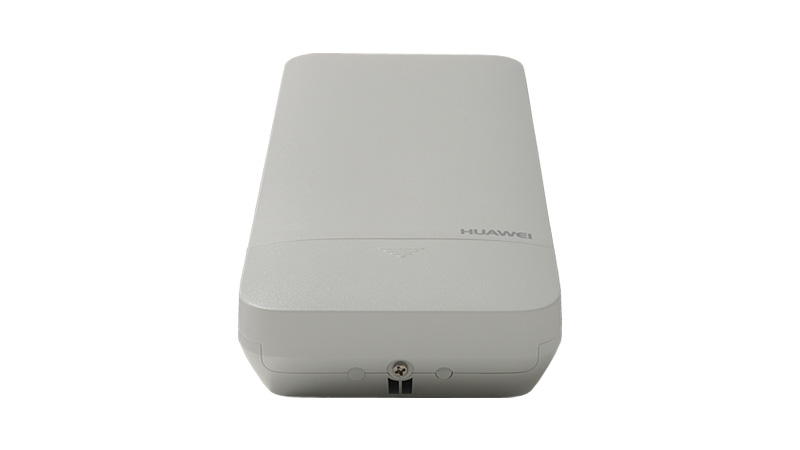

• 外觀







  端口



  1：GE/PoE：10/100/1000M，用于有線以太網連接。并且支持PoE供電。



  2：ETH：10/100M，用于有線以太網連接。



  3：Default：缺省按鈕。擰下螺絲，從螺絲孔中長按此按鈕超過3秒，可恢復出廠缺省值。







  LED指示燈

  SYS燈的指示燈狀態說明





  信息類型	顏色	指示燈狀態	表達含義
  上電缺省狀態	綠色	常亮	設備剛剛上電，軟件未啟動，綠燈常亮。
  軟件啟動過程狀態	綠色	閃爍一下后常亮	當系統復位完成，軟件開始執行后，綠燈閃爍一下，然后直到系統啟動完成都保持綠燈常亮狀態。
  運行	綠色	慢閃（0.5Hz）	表明系統處于正常運行狀態，系統正常運行。 隨著命令輸入系統進入uboot命令行狀態，綠燈慢閃。
  告警	綠色	快閃（4Hz）	軟件升級過程中。
  故障	紅色	常亮	表明設備有影響業務且無法自行恢復的故障，需人工干預（如DRAM檢測失敗，軟件系統加載失?。?。





  Link燈的指示燈狀態說明





  信息類型	顏色	指示燈狀態	表達含義
  LINK	綠色	常亮	系統正常，以太網連通正常，無數據傳輸。
  ACT	綠色	閃爍	系統正常，以太網連通正常，有數據傳輸，數據流量越大閃爍越頻繁。





  Wireless燈的指示燈狀態說明





  顏色	Wireless	表達含義
  黃色/綠色	常滅	AT沒有連接上AP，或信號極差。
  	常亮	AT正常接入AP，信號強度好。
  	快閃（4Hz）	AT正常接入AP，信號強度中等。
  	慢閃（0.5Hz）	AT正常接入AP，信號強度差。

• 高速可靠的無線接入服務





  高等級的網絡安全性





  簡單的設備管理和維護





  高可靠性和防護等級

  • 超強的硬件防護

  • 寬工作溫度范圍：-20℃～+55℃

  • 采用高可靠器件及高可靠性設計方法，充分滿足工業級使用要求

  • IP55防護等級

  • 內置天線，內置防雷設計

  • 以太網接口隔離設計

  • 支持廣域網管理協議（CWMP），可以遠程集中管理

  • 支持批量升級

  • 網管系統實時監控，實現遠程配置和快速故障定位

  • 支持WPA2–PSK認證/加密方式

  • 兼容IEEE 802.11a/n標準

  • 支持2×2 MIMO，最高速率達300Mbps

  • 支持WMM協議，支持空口和有線接口的優先級映射

  • 采用最新一代802.11n芯片技術，性能更高，覆蓋能力更強

• 基本參數



  項目		描述
  物理參數	尺寸（長×寬×高）	295mm×132mm×49mm
  	重量	0.8kg
  	系統內存	128 MB DDR2 32 MB Flash
  電源參數	電源輸入	POE供電：-48V DC 滿足802.3af以太網供電標準
  	最大功耗	9.5W 說明 實際最大功耗遵照不同國家和地區法規而有所不同。
  環境參數	工作溫度	-20℃～+55℃
  	存儲溫度	-40℃～+70℃
  	工作濕度	5%～95%（非凝結）
  	防水等級	IP55
  	海拔	-60m～5000m (-60~1800m@正常工作溫度范圍；1800m～5000m之間，每升高220m，高溫工作溫度規格降低1℃）





  射頻參數



  項目	描述
  天線類型	內置天線
  天線增益	13dBi
  每射頻口最大發射功率	5G：23dBm 說明 FCC認證區域（包含美國）。 實際發射功率遵照不同國家和地區法規而有所不同。 發射功率支持1dB步長調整，可調范圍支持從最大發射功率向下調整至1dB。
  支持的信道速率	802.11a: 6、9、12、18、24、36、48和54Mb/s
  	802.11n: 300Mbit/s
  接收靈敏度	5 GHz 802.11a (non-HT20) -93 dBm @ 6 Mb/s -92 dBm @ 9 Mb/s -92 dBm @ 12 Mb/s -88 dBm @ 18 Mb/s -86 dBm @ 24 Mb/s -81 dBm @ 36 Mb/s -79 dBm @ 48 Mb/s -77 dBm @ 54 Mb/s	5 GHz 802.11n (HT20) -93 dBm @ MCS0 -91 dBm @ MCS1  -88 dBm @ MCS2  -85 dBm @ MCS3  -80 dBm @ MCS4  -78 dBm @ MCS5  -75 dBm @ MCS6  -73 dBm @ MCS7  -91 dBm @ MCS8 -89dBm @ MCS9 -86 dBm @ MCS10 -83 dBm @ MCS11 -78 dBm @ MCS12 -76 dBm @ MCS13 -73dBm @ MCS14 -71 dBm @ MCS15	5 GHz 802.11n (HT40) -89 dBm @ MCS0 -87 dBm @ MCS1 -85 dBm @ MCS2/ -82 dBm @ MCS3 -78 dBm @ MCS4 -74 dBm @ MCS5 -72 dBm @ MCS6 -70 dBm @ MCS7 -87 dBm @ MCS8 -86dBm @ MCS9 -83 dBm @ MCS10 -80 dBm @ MCS11 -76 dBm @ MCS12 -72 dBm @ MCS13 -70 dBm @ MCS14 -68 dBm @ MCS15

• 標準室外型接入終端AT（Access Terminal），具有卓越的室外遠程接入性能及超強的防護，支持2×2MIMO，支持5GHz頻率，支持無線網橋，遵循IEEE 802.11a/n標準。具有完善的業務支持能力，高可靠性，高安全性，網絡部署簡單，遠程實時管理和維護等特點，滿足室外遠距離無線接入部署要求。

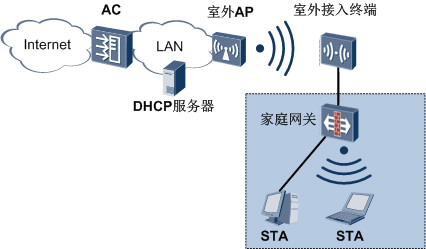

  AT典型組網圖：



  在上述組網中，DHCP服務器直接給家庭網關分配IP地址，AT起到橋接功能。

•

?
